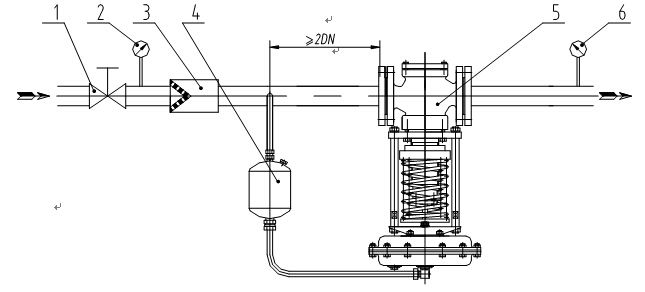

自力式调理阀装置图

自力式调理阀地面装置图

　　自力式调理阀的装置与调试

　　一、带指挥器型调压原理

　　指挥器操作型自力式压力调理阀无需外加能源，，，，使用被调介质自身压力作为动力源，，，，引入指挥器以控制主阀的阀芯位置来改变阀门的介质流量，，，，使阀后压力坚持恒定。。。
。。介质由阀体上箭头偏向流经阀体，，，，上游压力P1经由滤减压阀进入指挥器B室作为驱动源使用。。。
。。受控的下游压力P2经到茏鬈传送到指挥检测室A，，，，并在此转换成定位力。。。
。。当下游压力升高或降低时，，，，使指挥器阀芯位移，，，，气源进入C，，，，使调压阀趋向开启或关闭，，，，从而抵达减压、稳压的目的。。。
。。

　　二、装置注重事项：

　　1、阀门装置偏向与流向一定要包管一致。。。
。。

　　2、阀门使用工艺参数一定要与名牌一致。。。
。。

　　3、管道内要求介质清洁，，，，无粉尘，，，，坚硬的颗粒。。。
。。

　　三、调试

　　1、缓慢翻开阀前手动阻止阀，，，，并视察阀后管道压力表，，，，审查压力是否在阀门设计值内。。。
。。（注：瞬间翻开阀前控制阀门）

　　2、如阀后压力与设计值一致，，，，无需调试。。。
。。

　　3、如阀后压力不在工艺值规模内，，，，首先翻开防雨罩，，，，调解蝴蝶螺母。。。
。。（顺时针调理，，，，阀后压力增大，，，，反之减小。。。
。。）

　　4、如阀门有震荡或压力不稳固。。。
。。先视察减压阀压力，，，，是否在2-2.5kg规模内。。。
。。

　　5、如不在2-2.5kg规模内，，，，调理减压阀使值落在以上规模内。。。
。。

　　6、若是震荡，，，，翻开限流阀防雨罩，，，，松开拼紧螺母，，，，顺时针转动限流阀芯螺杆究竟后再逆时针转动一周，，，，再视察阀门是否震荡。。。
。。

　　7、调试完毕后，，，，将拼紧螺母拼紧。。。
。。
